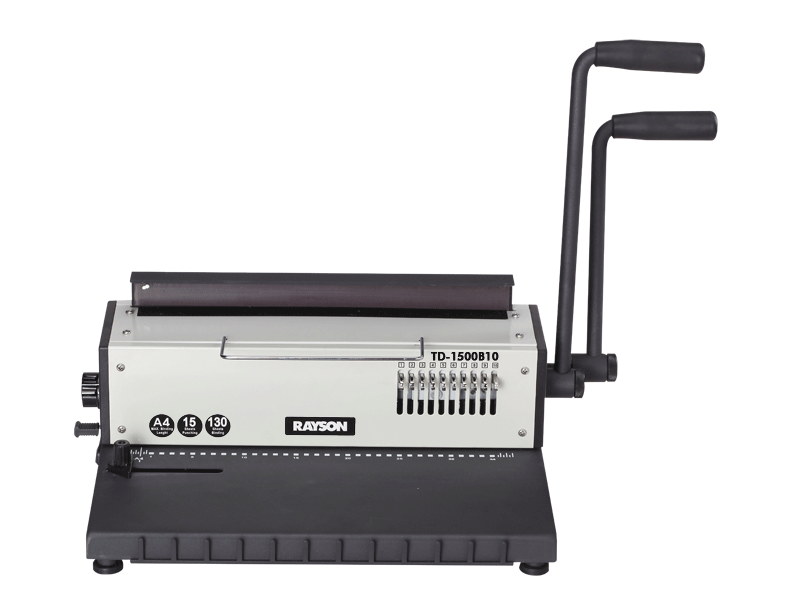

一、機器圖片：

二、TD-1500B10(R) 規格表 ：

三、特點：

機器顏色：黑色底座，白色機身！

可一次打紙15張A4/80克紙，或18張A4/70克紙！

可最多裝訂135張A4紙文件，邊距三級調節！

雙手柄設計，打孔壓圈簡單易行！

3：1 34 方孔或圓孔，34把全抽刀！

德國機電技術，全鋼內外結構！

高級碳化鋼刀，強力打孔機構！

實心圓鋼手柄，最佳省力杠桿！

垂直壓圈系統，閉合特圓特直！

方孔圓孔兼有，辦公商務兼?zhèn)洌?/span>

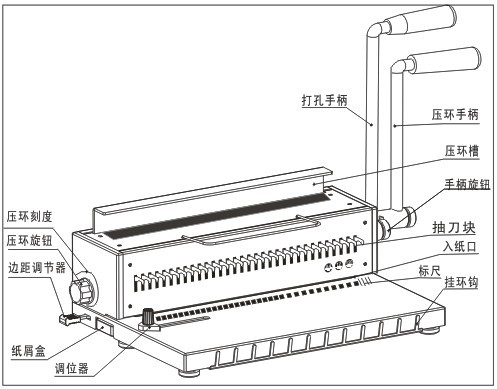

四、功能部件名稱圖：

五、使用詳細說明方法：

1、安裝與調試：

a.將裝訂機放置于可靠的工作臺。

b.將手柄從機器的右側裝入主軸上，擰上手柄旋鈕。
（打孔手柄裝在前面的主軸 上，壓環手柄裝再后面的主軸上）

c.前后擺動手柄檢查機器是否正常。

d.將去油脂從入紙口推入進行打孔，除去機器刀上的油漬。

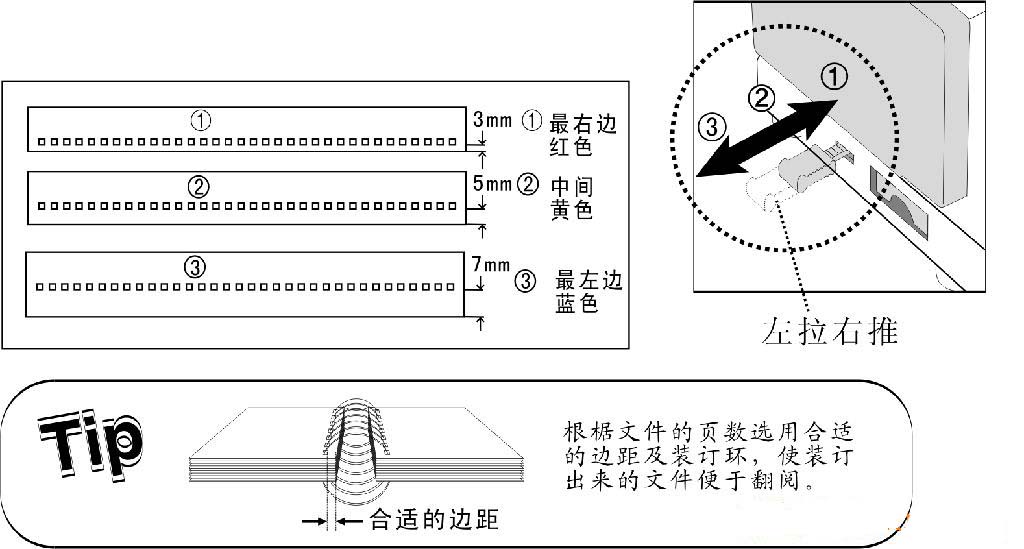

2、邊距調節

a.左右拉動邊距調節器，可調節打孔的邊距。

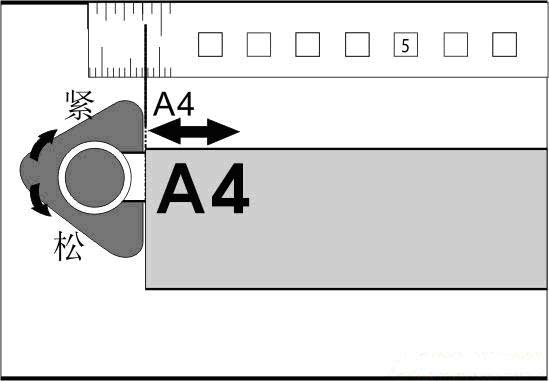

3、位置調節

a.旋動調位器旋鈕可以將調位器檔板對準A4的位置
（調整好位置會使你的文件打出來的孔左右對稱）

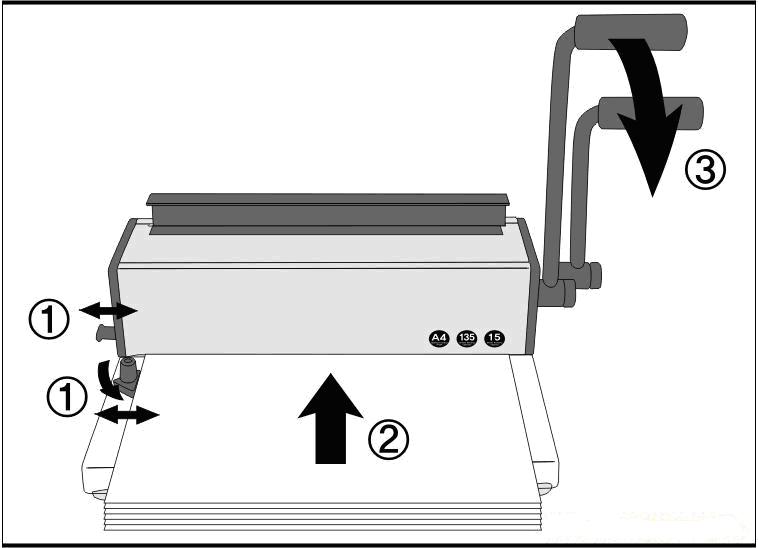

4、打孔

a.按方法調節好孔的邊距及紙張的位置。

b.將適量的紙張從入紙口推進。

c.壓下打孔手柄打穿孔。

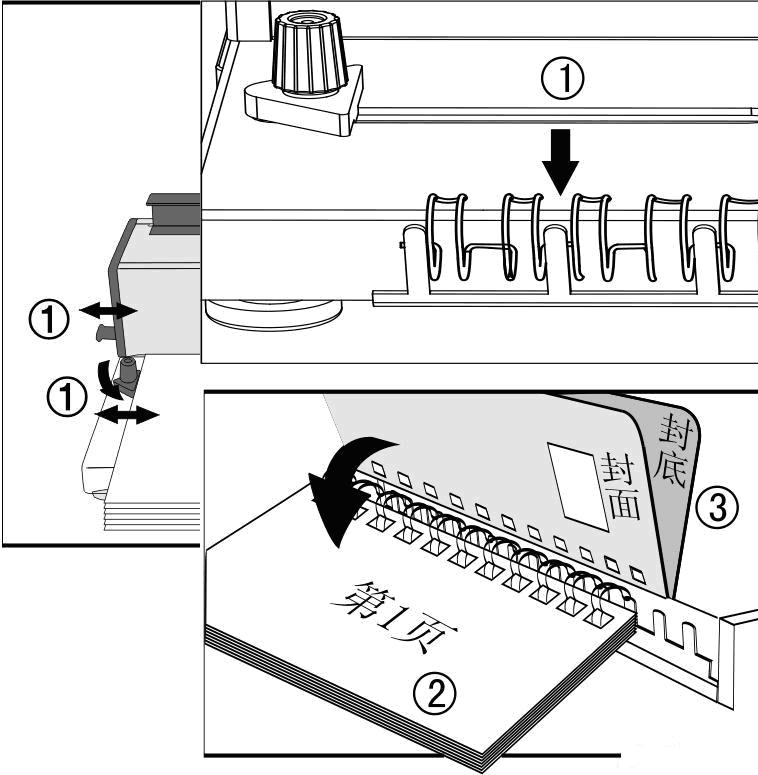

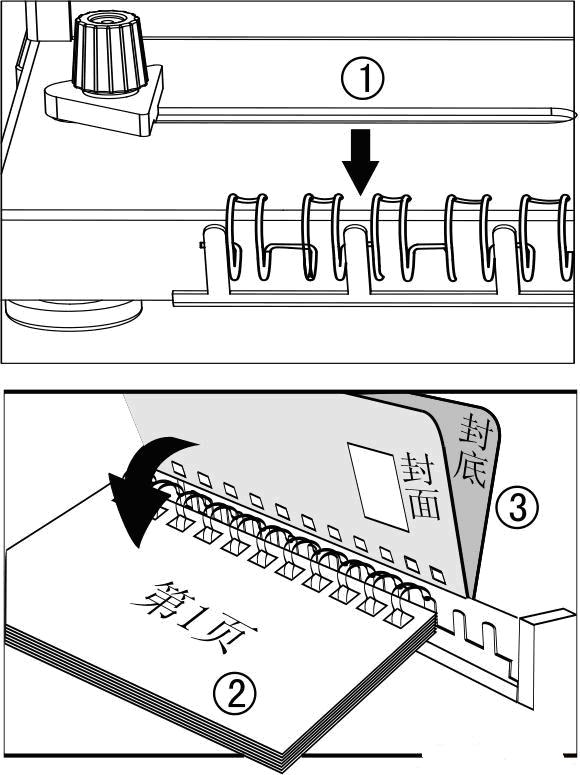

5、裝環

a.將選用適合本次裝訂的環掛在掛環鉤上。（如果裝訂量大于15張，可以在打孔之前掛上裝訂環，每打次孔就掛一次，可以多次掛入）

b.將打好孔的文件的孔對準裝訂環掛入裝訂中。

c.封面與封底打好孔一次掛入裝訂環中。

d.雙手托住文件往上提，將文件與裝訂取出掛環鉤。

e.將取出掛環鉤的文件與裝訂推進壓環板的壓環槽中。

f.旋鈕壓環刻度旋鈕將旋鈕上的刻度所指示的規格與
使用的裝訂環的規格一致。

g.左手托住文件，右手壓下壓環手柄。

h.取出文件，將封底翻到文件的底面。
（順時針或逆時針旋轉調整壓環旋鈕，可以調整壓環的閉合度）
